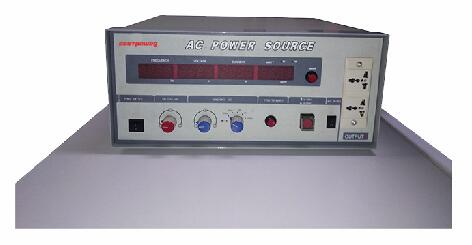

名稱：VFP系列通用型變頻電源

型號：VFP-通用型

產品特點

VFP系列變頻電源以微處理器為核心，以MPWM方式制作,用主動元件IGBT模塊設計，采用了數字分頻、D/A轉換、瞬時值反饋、正弦脈寬調制等技術,以隔離變壓器輸出來增加整機穩定性，針對世界各地不同電網狀況，使用戶不僅可以模擬其產品出口地的電壓和頻率作測試應用；還可以模擬不同國家的電網環境，讓進口產品發揮和原產地同樣的功效。另還可以支援400Hz頻率的國防軍事偵測、航空電子及航海、通訊等應用設備。
  • 產品參數

1、高精度穩頻穩壓,旋鈕式快速調節電壓、頻率。

2、高精度真有效值數字表頭顯示：頻率、電壓、電流、有功功率、功率因數。

3、三相電源采用輸出獨立控制，集中監控的方案，主電路與控制電路按照三套獨立的單相電源進行設計，不僅具有三套完全相同的單相逆變器，而且具有三套完全相同的調節器，使三相電源每一組均可單獨使用，電源可適用任意不平衡負載。

4、暫態反應速度快，對100%加載/去載，穩壓反應時間在2ms內。

5、具有過壓、過流、過載、超溫等多重保護及報警功能。

6、主要元器件均使用原裝進口，品質可靠。

主要技術指標

調節方式

面板電位器調節

電路型式

IGBT MPWM

輸出容量

500VA～1000KVA

輸入電壓

□1φ3W 220VAC±10% □3φ5W 380VAC±10%

輸入頻率

46Hz～63Hz

輸出電壓

□單相 □三相

□高/低兩檔可切換：（高）0～300VAC(線電壓：0～520VAC)

（低）0～150VAC(線電壓：0～260VAC)

□標稱設定電壓+10%～+25%，-10%～ -30%可預設。

□其他: 可定制可調范圍

輸出頻率

□固定頻率：50Hz、60Hz

□固定頻率：100Hz、200Hz

□固定頻率：400Hz

□可調頻率：45～70Hz

□其他: 可定制可調范圍

負載穩壓率

≦0.5%

頻率穩定度

≦0.01%

波 形

標準正弦波

波形失真率

≦2% （在電阻性負載下測試）

效 率

≧85% （在滿載阻性負載下測試）

保護裝置

輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電壓、過電流、過載、過高溫＆短路并自動跳脫保護及告警裝置

輸出顯示

電壓顯示表： RMS值數字電表，分辨率：0.1V

電流顯示表： RMS值數字電表，分辨率：0.01A

頻率顯示表：RMS值數字電表，分辨率：0.1HZ

功率顯示表：數字有功功率電表，分辨率□1W □0.1W

功率因數顯示表: 分辨: 0.001頻率顯示表：數字電表，分辨率0.1HZ

功率顯示表：數字有功功率電表，分辨率□1W □0.1W

功率因數顯示表: 分辨率0.001


環境條件

使用場所：僅在室內使用

環境溫度：-20℃～45℃

儲存溫度：-20℃～70℃

相對濕度：≤90%（非凝結狀態）

規格選型表
單相輸出電源

型號

輸出容量

輸入相數

輸出

最大電流

型號

輸出容量

輸入相數

輸出

最大電流

VFP-110005

500VA

1φ3W

4.6A/2.3A

VFP-31015

15KVA

3φ5W

135A/67.5A

VFP-11001

1KVA

1φ3W

9A/4.5A

VFP-31020

20KVA

3φ5W

180A/90A

VFP-11002

2KVA

1φ3W

18A/9A

VFP-31030

30KVA

3φ5W

270A/135A

VFP-11003

3KVA

1φ3W

27A/13.5A

VFP-31050

50KVA

3φ5W

450A/225A

VFP-11005

5KVA

1φ3W

45A/22.5A

VFP-31060

60KVA

3φ5W

540A/270A

VFP-11006

6KVA

1φ3W

54A/27A

VFP-31100

100KVA

3φ5W

900A/450A

VFP-11010

10KVA

1φ3W

90A/45A

VFP-31150

150KVA

3φ5W

1350A/675A

VFP-31010

10KVA

3φ5W

90A/45A

VFP-31200

200KVA

3φ5W

1800A/900A

三相輸出電源

型號

輸出容量

輸入相數

輸出每相

最大電流

型號

輸出容量

輸入相數

輸出每相

最大電流

VFP-13003

3KVA

1φ3W

9A/4.5A

VFP-33060

60KVA

3φ5W

180A/90A

VFP-13006

6KVA

1φ3W

18A/9A

VFP-33100

100KVA

3φ5W

300A/150A

VFP-13010

10KVA

1φ3W

30A/15A

VFP-33150

150KVA

3φ5W

450A/225A

VFP-33003

3KVA

3φ5W

9A/4.5A

VFP-33200

200KVA

3φ5W

600A/300A

VFP-33006

6KVA

3φ5W

18A/9A

VFP-33300

300KVA

3φ5W

900A/450A

VFP-33010

10KVA

3φ5W

30A/15A

VFP-33400

400KVA

3φ5W

1200A/600A

VFP-33015

15KVA

3φ5W

45A/22.5A

VFP-33500

500KVA

3φ5W

1500A/750A

VFP-33020

20KVA

3φ5W

60A/30A

VFP-33600

600KVA

3φ5W

1800A/900A

VFP-33030

30KVA

3φ5W

90A/45A

VFP-33800

800KVA

3φ5W

2400A/1200A

VFP-33045

45KVA

3φ5W

135A/67.5A

VFP-331000

1000KVA

3φ5W

3000A/1500A
