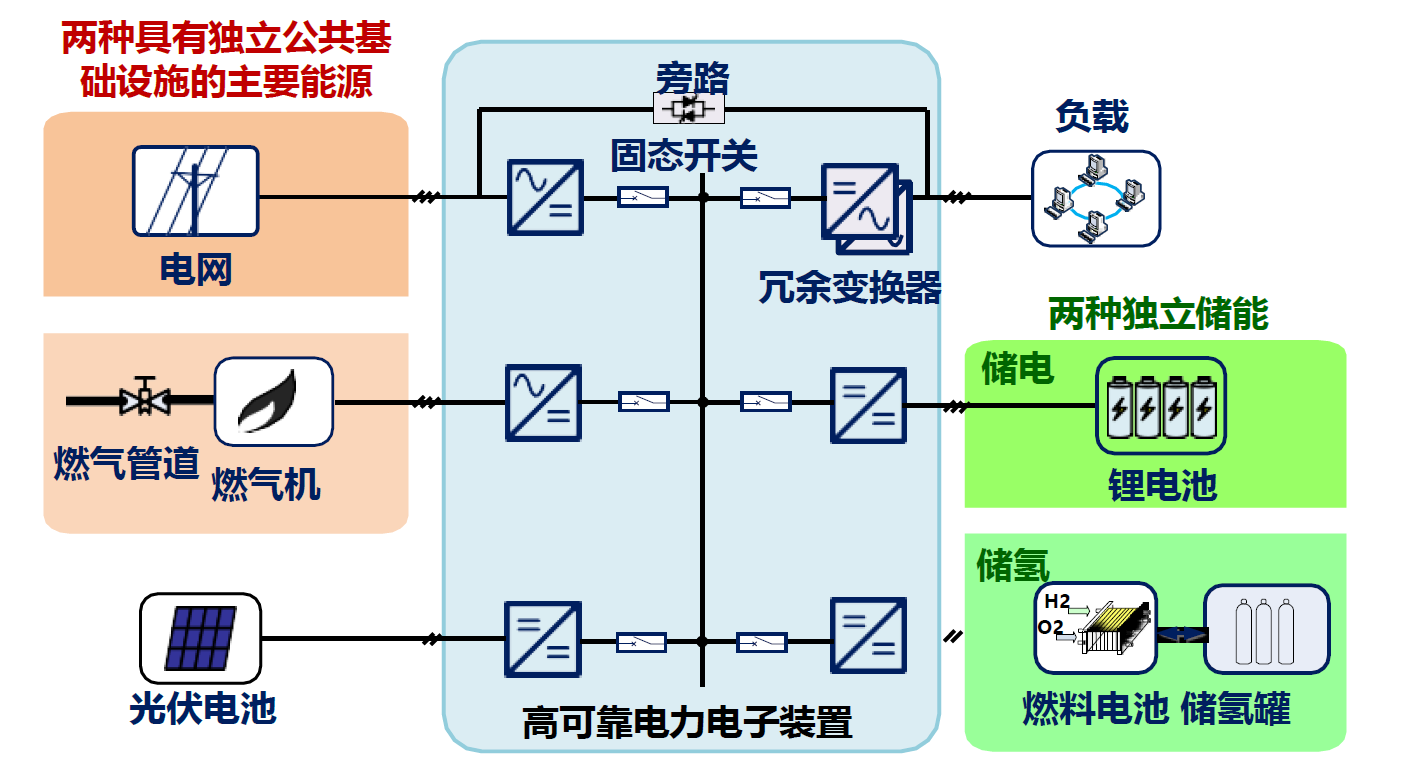

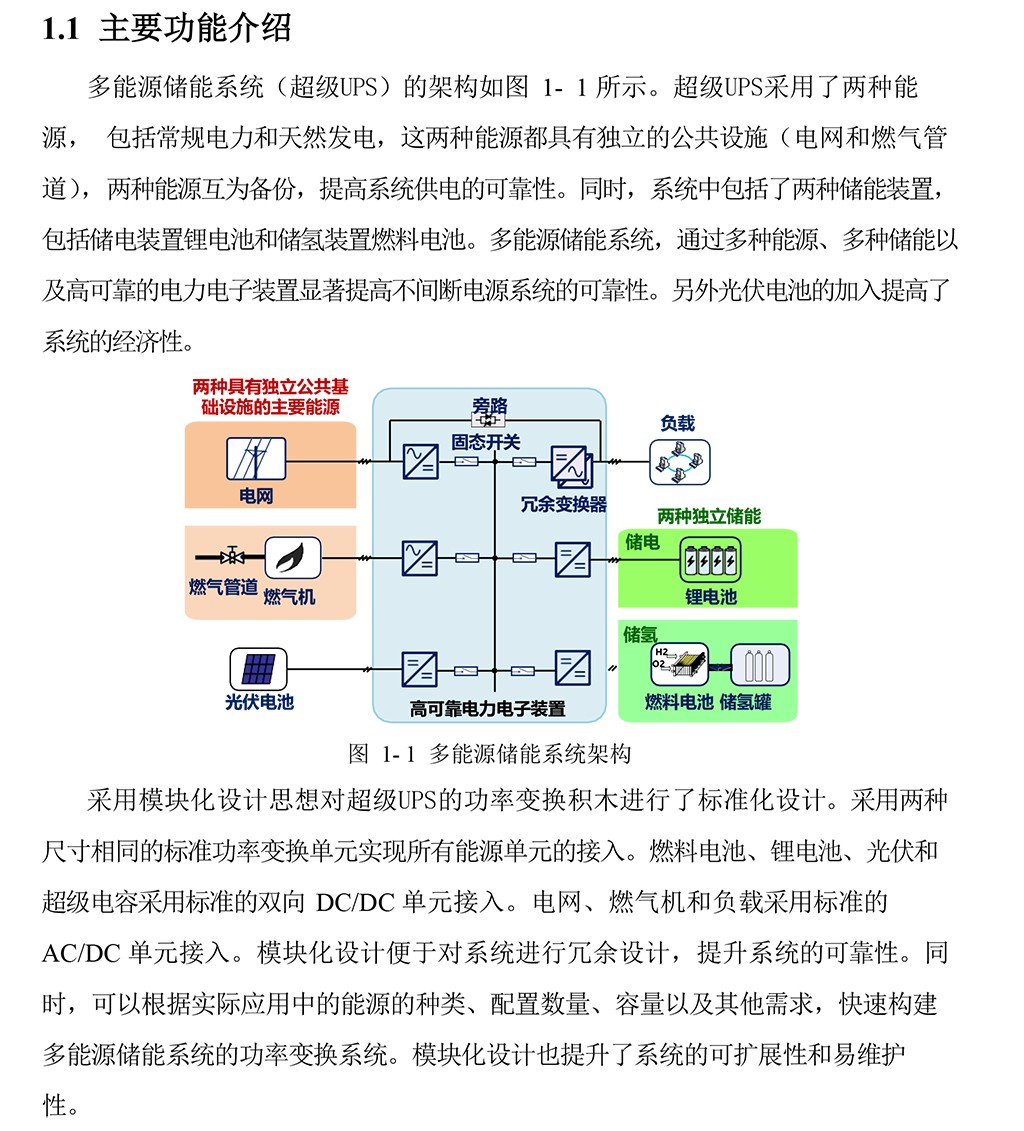

多能源儲能系統（超級UPS）的架構如圖 1- 1 所示。超級UPS采用了兩種能源， 包括常規電力和天然發電，這兩種能源都具有獨立的公共設施（電網和燃?xì)夤艿溃?，兩種能源互為備份，提高系統供電的可靠性。同時，系統中包括了兩種儲能裝置， 包括儲電裝置鋰電池和儲氫裝置燃料電池。多能源儲能系統，通過多種能源、多種儲能以及高可靠的電力電子裝置顯著提高不間斷電源系統的可靠性。另外光伏電池的加入提高了系統的經濟性。
