直流電源怎么選型?有哪些核心指標?

發布時間:2021-07-10 閱讀次數:4905

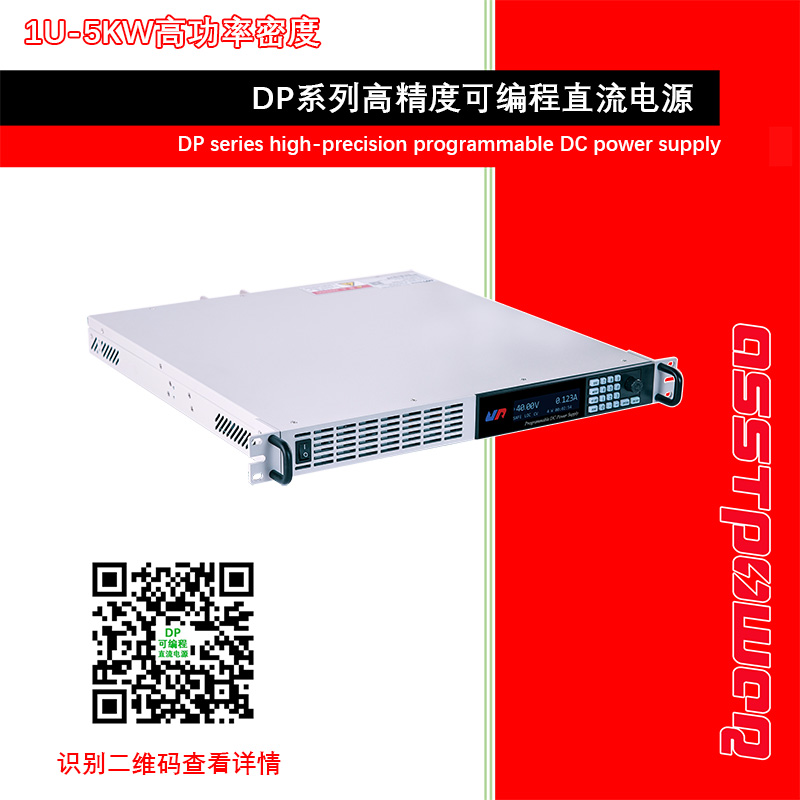

  1. DP.jpg、

目前市面上直流電源種類、品牌繁多,對于對直流電源行業非常了解的專業人士來說選型相對來講比較簡單,對于對直流電源行業不太了解的來說就比較難了,下面我們來介紹一下直流測試電源的選型。當然按傳統的選擇方法價格越高肯定不會差,資金充裕的前提下花大價錢買進口品牌直流電源的選擇也不會錯,國產品牌雖然質量參差不齊,價格低的質量可能不一定好,但也不是絕對的,價格低的原因可能只是功能、指標和品牌知名度上面的一些差距,并不代表質量差,在實際使用中對直流電源功能和指標要求不高的前提下也是一個不錯的選擇,關鍵是要有正確的方法判斷來選擇適合自己使用的高性價比的產品。

選擇直流電源時首要確認的指標就是要考慮實際使用需求的最大電壓和最大電流大小,這兩個指標是選型的最基本參數,選擇電壓和電流規格大小的時候要考慮所帶負載的種類比如阻性負載電流余量可以選小一點,整流性和感性負載由于啟動時的沖擊電流比較大,電流得選大一些,有些電源廠家本身設計時沒有考慮余量在標稱功率范圍內不能滿功率長期工作,有些廠家本身設計有考慮余量在標稱功率范圍內可以長時間滿功率連續工作,這些因素也要考慮在內,以免造成不必要的浪費,畢竟功率選得越大成本越高售價也會越貴。

直流電源電壓和電流規格確定后接下來再考慮實際使用時對直流電源指標性能的要求,核心的指標有源效應、負載效應、紋波系數、溫漂系數、輸出精度、輸出穩定度、顯示精度、顯示分辨率,電壓、電流的可調范圍等,以上這些指標一般廠家提供的技術指標里面會有對應的說明,還有一些技術指標里面一般沒有標明的指標其實也比較重要,只是因為一般技術成熟的廠家這些指標都控制得很好,所以忽略掉了,但也有不少低成本、低價位技術不太成熟的品牌產品控制不好,比如瞬間過沖,瞬間跌落,瞬態恢復時間等指標,如果電源啟動時瞬間過沖幅度很大,恢復速度又慢那就致命了,會損壞被測物;如果加載時瞬間跌落幅度大,恢復速度也慢,不能提供負載啟動時需要的能量,被測物就會啟動不起來,被測物停止啟動的時候這個時候電壓又會恢復,然后又啟動,電壓跌落下去負載又停上啟動,這樣反復啟動,如果不及時人工干預斷掉負載,也有可能引起負載損壞。用于生產線產品供電老化用的電源,通常來說對于這些指標不會有太高的要求(特殊產品除外),對于實驗室研發技術人員使用的對這些指標就會有較高的要求,有些特殊的測試場合對于某些指標要求非常高,甚至還有一些特殊功能方面的要求,比如LIST模式,自動測試模式、恒功率模式、電壓和電流的上升速度等都會有特殊要求??紤]到成本因素選型時可以根據實際需求降低對電源的性能指標和功能要求。

選型時除了以上的指標要考慮,還要考慮直流電源的控制方式:控制方式一般分本地控制和外部程控兩種方式,有一些做系統集成,自動化測試的應用場合一般都會需要外部程控。

常規通用型的直流電源一般都是面板本地操作,低端一些的采用電阻電位器來調節電壓和電流,采用LED數碼管來顯示電壓和電流;高端一些的采用數字編碼器、功能按鍵和數字按鍵組合的方式來調節電壓和電流等各項參數,一般采用LCD、VFD、OLED、觸摸屏等方式顯示電壓、電流,有些還能顯示功率、工作時間等參數,并增加了外部程控功通能。

外部程控功能分為模擬程控和數字程控兩種方式:通常比較常用的是0-5V0-10V的電壓信號,4-20mA的電流信號、0-5K0-10K的電阻信號控制和監測直流電源電壓和電流;電源的開關機一般有無源的干接點信號和高低電平信號兩種方式來實現,購買時要確認清楚信號的控制邏輯,比如外部閉合時是開機還是關機,高電平時是開機還是關機。模擬信號的給定和接收一般通過PLC來實現,要求的信號越多PLC路數也就要求越多,PCL的價格是按信號路數來決定的,在一些信號多的場合選用PLC的控制方式顯然不是一個最好的選擇,選擇數字通信程控的方式會更為經濟,數字信號相對于模擬信號抗干擾能力會更好更精準。

數字信號的傳輸接口常用的一般有RS-232/485LAN、USB、CAN等方式,直流電源的通信協議不同的廠家會有不同的定義,有廠家自行定義的協議和行業通用標準協議,目前直流電源行業選用的行業標準協議有:可編程儀器標準命令(Standard Commands for Programmable Instruments)簡稱SCPI儀器標準協議和Modbus-RTU工業自動化標準協議,因為每家客戶使用的協議不一樣,所以購買前需要確認好,特別是用PLC觸摸屏系統的,觸摸屏只支持Modbus協議,其它協議不支持無法通信,為了保證直流電源的通用性,個別品牌在一臺電源里面兼容了兩種標準協議,用戶可根據自己的需要通過面板菜單操作選擇協議標準(例如精日科技的DM系列、DP系列、DPS系列直流電源內部就集成了兩種標準的行業通用協議)。

另外現在各個行業小型化便攜性是行業發展趨勢,直流電源也不例外,特別是一些系統集成的應用場合,有限的空間電源需求量大,高功率密度的電源就成為首選。隨著開關電源的技術越來越成熟,高端品牌開關電源的性能指標已經可以替代線性電源與可控硅電源,在國外電子工業發達的國家,體積笨重的大功率線性直流電源與可控硅直流電源已屬于淘汰技術被開關電源技術所取代,目前直流測試電源行業國外最先進的技術功率5KW的直流電源才1U的尺寸,重量不到8Kg,這是絕大多數國產品牌達不到的水準,國產品牌達到這個水準也就兩三家。

綜上所述直流電源的價格跟諸多因素相關:功率越大越貴,指標精度要求越高越貴、功能要求越多越貴,當然品牌知名度也是其中一個因素,進口品牌與國產品牌差別也非常大,也希望廣大用戶在能滿足使用需求的前提下盡量選擇性價比高的國產品牌,支持國產直流測試電源的行業發展。
